產品概述

旋風除塵器是利用離心力分離粉塵的干式除塵設備，不含濾料、無運動部件。含塵氣流沿切向進入筒體后高速旋轉，粉塵在離心力作用下甩向筒壁并沿錐體滑入灰斗，凈化氣從頂部排出。結構簡單、耐溫耐壓、占地小、維護成本低，是工況預除塵和粗顆粒回收的常用選擇。

萬川環保標準機型覆蓋處理風量 5,000 ~ 50,000 m3/h 共 8 檔，設計風速 23 m/s，筒體直徑 Φ600 ~ Φ1,900，材質厚度 1.5 ~ 2.0 mm，可按粉塵性質與風量單機使用，也可與布袋除塵器組成兩級除塵系統。

• 適用行業：木工、建材、糧食飼料、鑄造、打磨拋光等含塵廢氣的預除塵與粉塵回收。
• 處理對象：顆粒較粗、密度較大的干式非纖維性粉塵。
• 處理風量：標準機型 8 檔，覆蓋 5,000 ~ 50,000 m3/h。
• 配套組合：旋風除塵器 + 布袋除塵器兩級系統，前粗后細，減輕后端濾料負荷。

技術原理

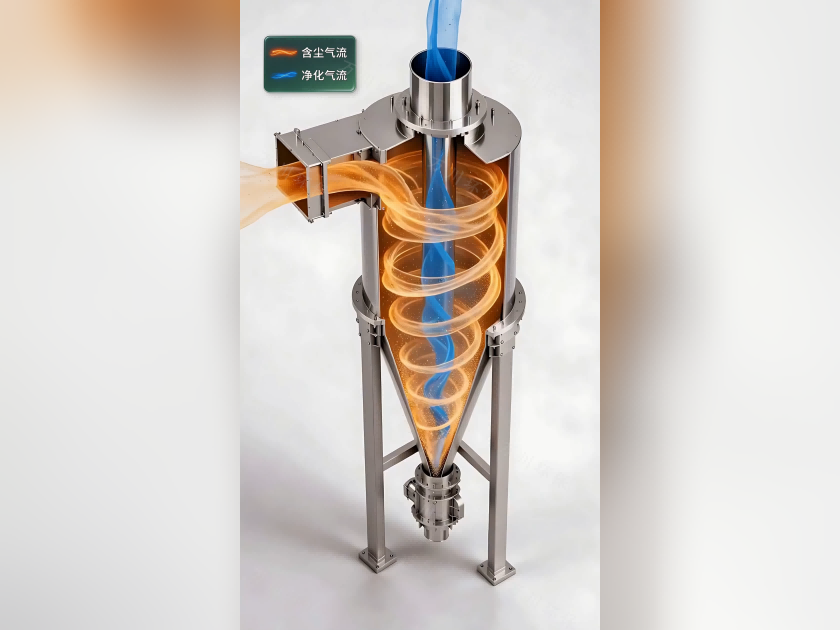

旋風除塵器沒有濾料和運動部件，除塵動力來自氣流自身的離心力。含塵氣體以較高速度從筒體上部的進口切向進入，在筒體內形成向下的外旋流；粉塵顆粒因質量遠大于氣體，在離心力作用下被甩向筒壁，碰撞后失去動能，沿錐體內壁滑落至灰斗。

外旋流到達錐體底部后折轉向上，形成上升的內旋流（凈旋流），凈化后的氣體經排氣管從頂部排出。粉塵與氣體的分離就在這一內一外兩股旋流的持續旋轉中完成。

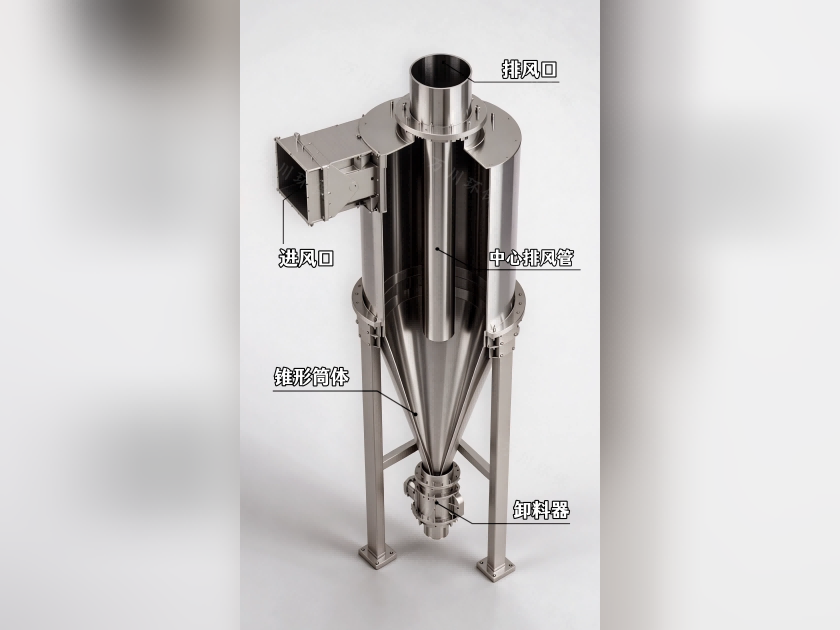

三個關鍵結構

• 切向進口：進氣口沿筒體切向布置，讓氣流一進筒體就形成旋轉，進口風速是分離效率的關鍵參數。
• 錐體：直徑向下收縮，外旋流越轉越快，把粉塵繼續推向灰斗，減少二次揚起。
• 排氣管：插入深度與直徑決定內旋流狀態，影響凈化氣帶塵量與設備阻力。

工藝流程

含塵氣體從車間收集點進入旋風除塵器，整體流程如下：

產品特點

• 無濾料、無運動部件：沒有布袋堵塞與更換問題，維護工作量小、運行費用低。
• 耐溫耐壓：鋼制筒體可處理較高溫度的含塵氣體（不在表內參數，按工況選配保溫）。
• 結構緊湊：筒體立式布局，占地小，安裝快捷，可室內外布置。
• 風量檔位全：8 檔機型覆蓋 5,000 ~ 50,000 m3/h，單臺或并聯均可。
• 粉塵可回收：干式收集，回收的粉塵可直接回用或集中處置。
• 組合靈活：作為前級預除塵與布袋除塵器組成兩級系統，顯著延長濾料壽命。

產品參數

以下為旋風除塵器標準機型系列，標注「待補」的項目待補齊后發布；最終配置以工程設計方案為準：

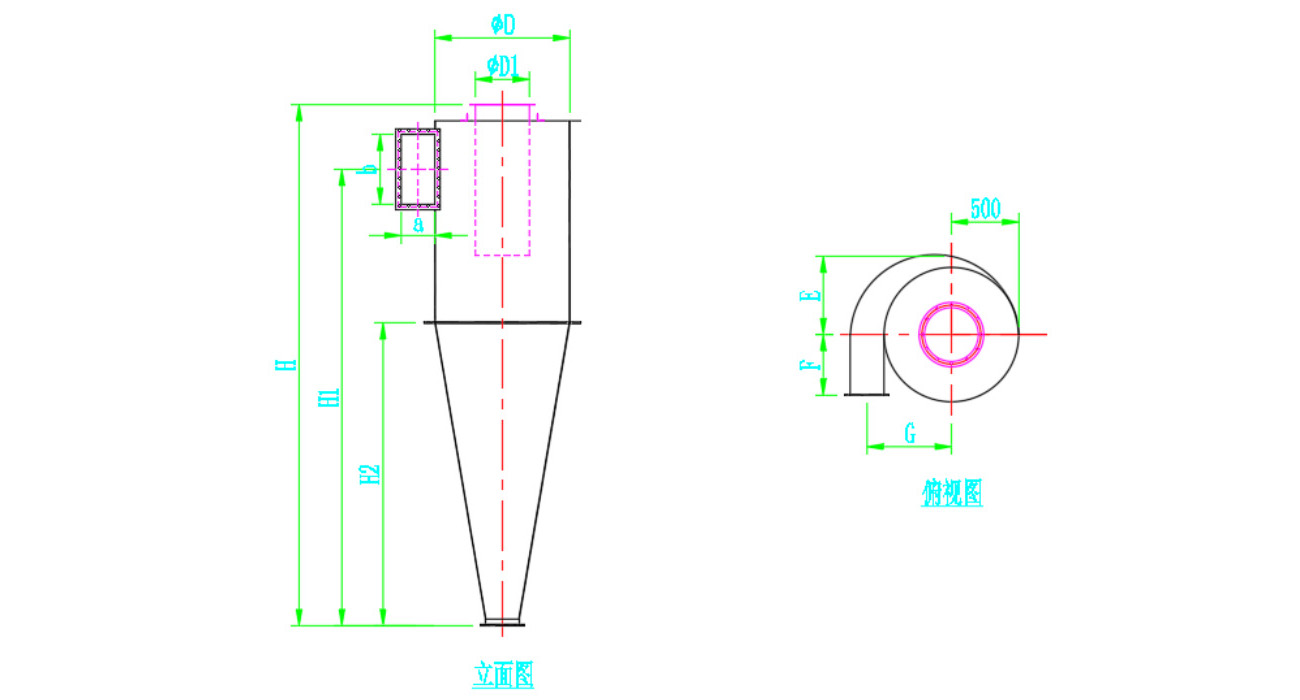

常規技術參數

適用范圍

旋風除塵器適用于顆粒較粗、密度較大、溫度偏高的干式含塵廢氣，常作為預除塵器或單機低阻除塵設備使用：
