產品概述

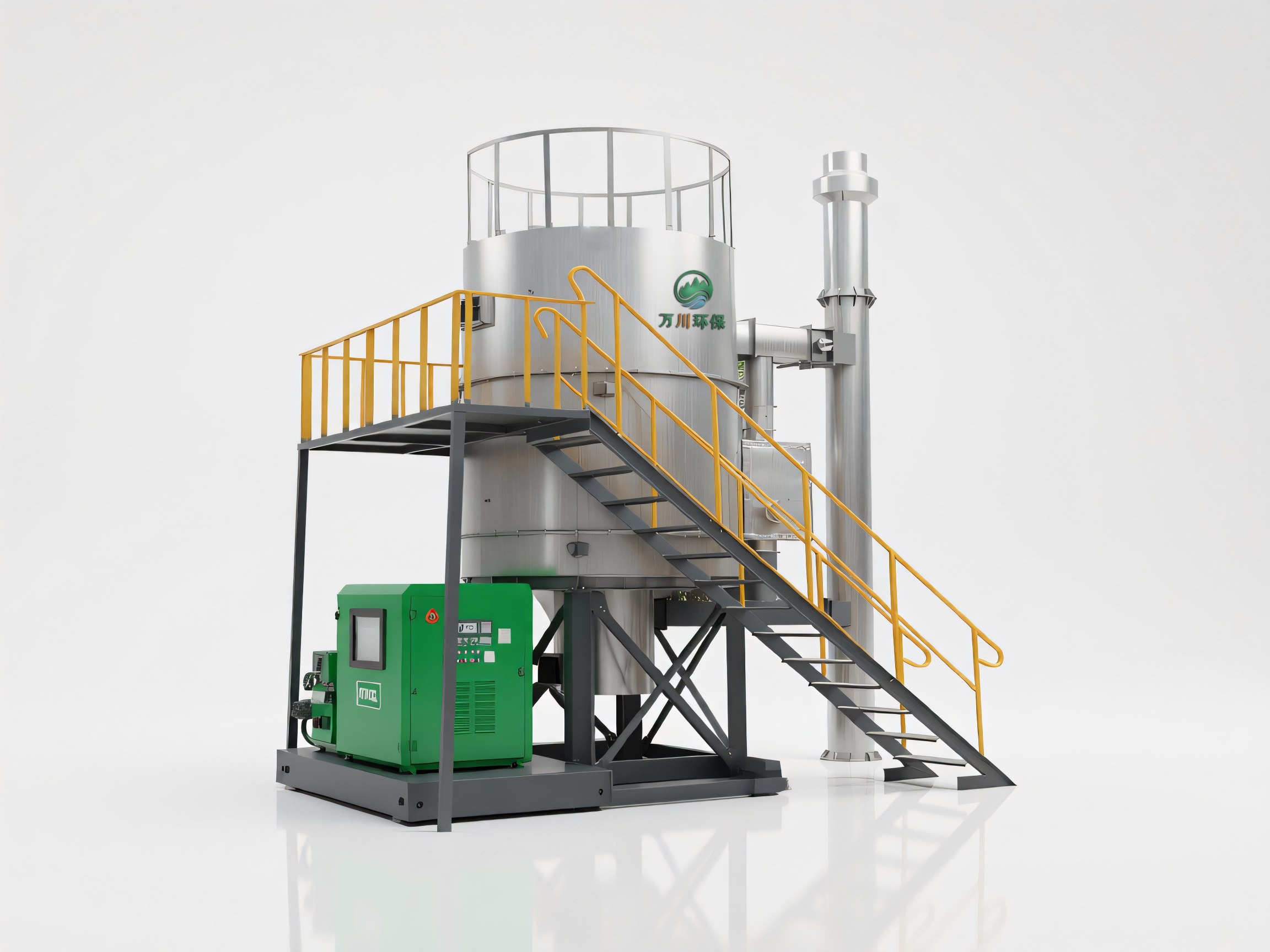

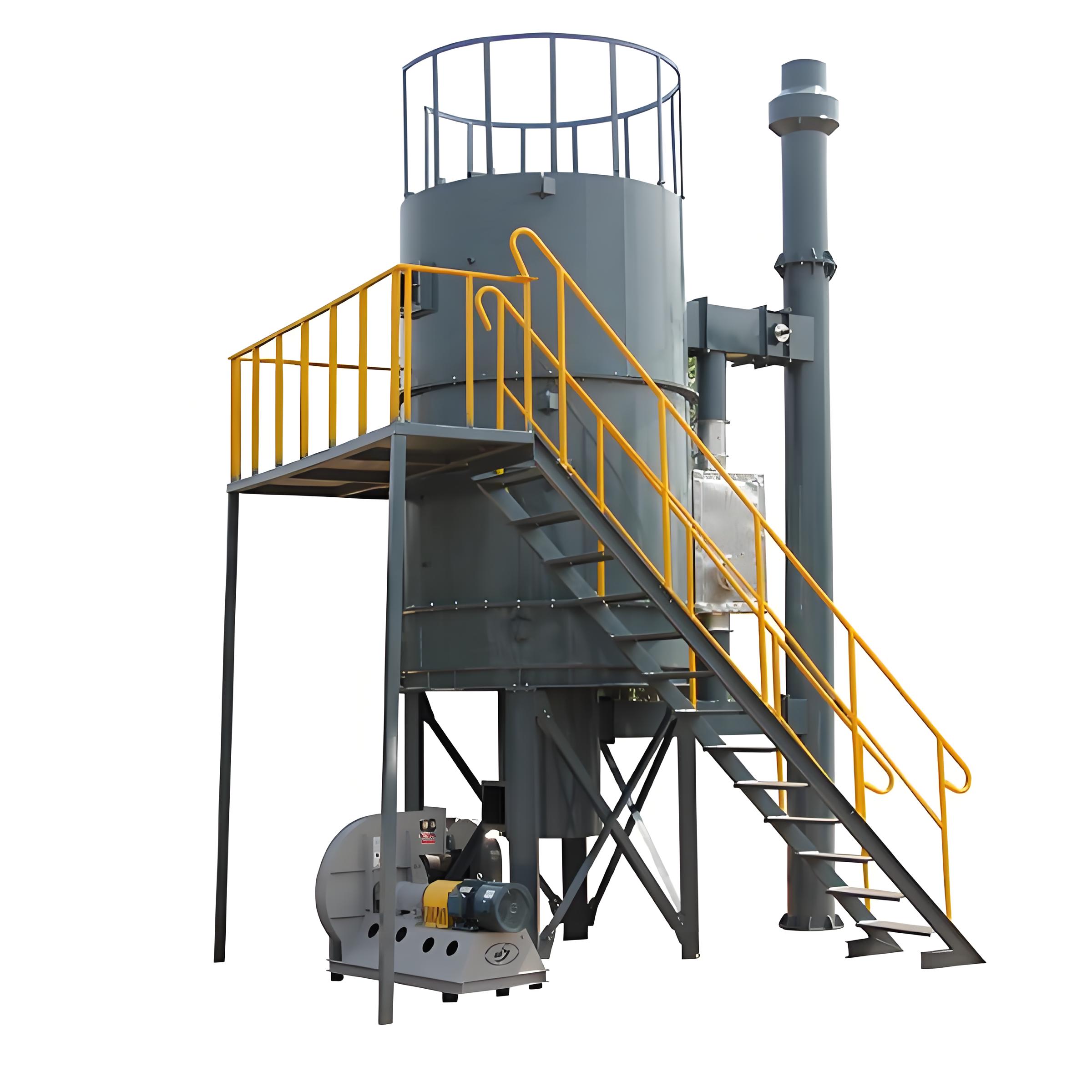

旋轉式 RTO（Rotary RTO，旋轉式蓄熱式熱力氧化爐）是 RTO 蓄熱式焚燒爐的一種結構形式，用于處理中高濃度、多組分有機廢氣。它的凈化原理與三室 RTO 相同，都是在高溫下把廢氣中的 VOCs 氧化分解為二氧化碳和水，并用陶瓷蓄熱體回收氧化釋放的熱量；最大的區別在于氣流切換方式——旋轉式 RTO 用一只旋轉分氣閥完成進氣、排氣與吹掃的連續切換，替代了傳統的多組切換閥。
得益于單閥連續切換的結構，旋轉式 RTO 運行時氣流平穩、爐膛壓力波動小，閥門維護點少，整機布局緊湊，適合對運行穩定性和占地面積有要求的項目。
- 適用行業：涂裝、印刷、包裝、化工、制藥、電子、橡膠、家具等。
- 適用廢氣：苯系物、酯類、酮類、醇類、酚類等多組分有機廢氣（VOCs）。
- 處理風量：10,000 ~ 40,000 m³/h（RTO100~RTO400 系列機型）。

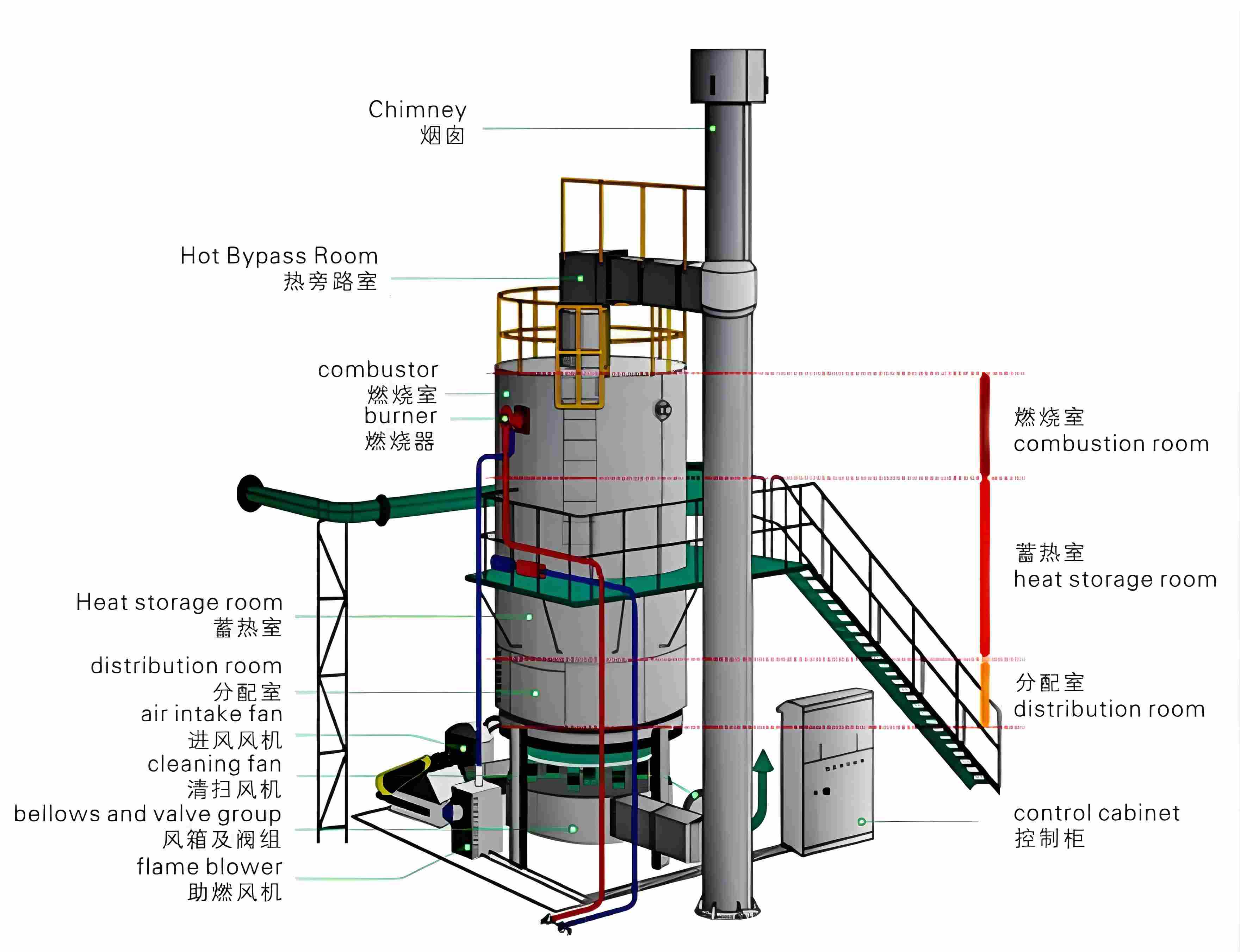

- 結構形式：單罐旋轉閥式布局，蓄熱體與燃燒室一體化設計，占地面積相對較小。
技術原理
旋轉式 RTO 的氧化原理與常規 RTO 一致：有機廢氣被加熱到 760℃ 以上，在燃燒室內充分停留，使廢氣中的 VOCs 氧化分解為二氧化碳和水；高溫凈化氣在排出前流經陶瓷蓄熱體，把熱量儲存下來，用于預熱下一周期進入的廢氣，從而大幅節省燃料消耗。
旋轉閥如何完成氣流切換
旋轉式 RTO 的蓄熱體沿圓周劃分為進氣區、凈化氣排出區和吹掃區三個功能區。電機驅動旋轉閥轉子連續轉動，各個扇區依次輪換經過三個功能區：一個扇區進廢氣、一個扇區排凈化氣、一個扇區用凈化后的氣體反吹殘留廢氣。轉子轉過一圈，全部扇區完成一次輪換，切換過程連續進行，沒有閥門的機械啟閉動作。
- 預熱：廢氣經旋轉閥分配進入蓄熱區，被上一周期的高溫陶瓷體加熱到接近氧化溫度。
- 氧化：進入燃燒室后，在 760~850℃ 區間氧化分解，VOCs 轉化為 CO? 和 H?O。
- 反吹與熱回收：排出凈化氣的扇區把熱量存入陶瓷體；吹掃扇區用凈化氣反吹殘存廢氣，降低排放口的 VOCs 殘留。

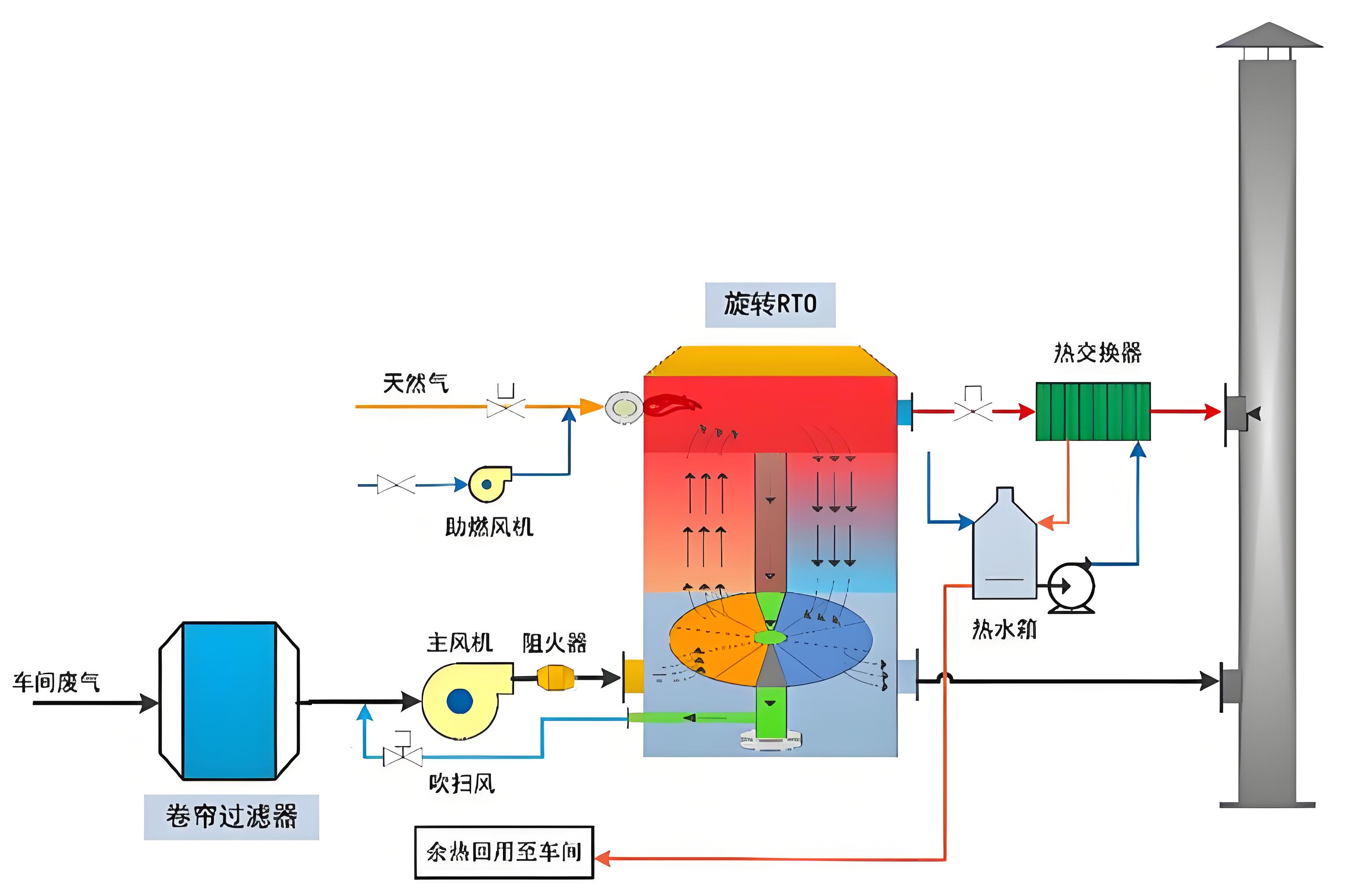

工藝流程
廢氣經收集與預處理后進入旋轉式 RTO 系統，整體流程如下：
| 序號 | 工序 | 作用 |
|---|---|---|
| 1 | 廢氣收集 | 集氣罩 / 管道把車間有組織廢氣集中輸送 |
| 2 | 預處理 | 過濾除塵、除霧除漆霧，保護蓄熱體與旋轉閥不被堵塞 |
| 3 | 風機增壓 | 變頻風機提供系統所需壓力 |
| 4 | 旋轉分配與蓄熱預熱 | 旋轉閥把廢氣分配至蓄熱區，陶瓷體把廢氣預熱至接近氧化溫度 |
| 5 | 高溫氧化 | 760~850℃ 燃燒室內氧化分解 VOCs |
| 6 | 熱回收 | 高溫凈化氣流經蓄熱體儲存熱量后排出 |
| 7 | 達標排放 | 經煙囪高空達標排放，可接入在線監測 |
產品特點
產品參數
以下為旋轉式 RTO 常規技術參數（RTO100~RTO400 系列），標注「待補」的項目待補齊后發布；最終配置以工程設計方案為準：
| 型號 | 處理氣量（m³/h） |
|---|---|
| RTO100 | 10,000 |
| RTO150 | 15,000 |
| RTO200 | 20,000 |
| RTO250 | 25,000 |
| RTO300 | 30,000 |
| RTO400 | 40,000 |
| 項目 | 單位 | 參數 |
|---|---|---|
| 處理對象 | — | 三苯、醇、醚、醛、酚、酮、酯等 VOCs（混合廢氣按 1/4 爆炸下限控制） |
| 廢氣濃度（自持燃燒） | g/m³ | VOCs 濃度＞1.5；醇、酯類＞2.5 |
| 凈化效率 | % | 旋轉式凈化率在 99% 以上 |
| 蓄熱效率 | % | 95 |
| 燃燒室廢氣停留時間 | s | 1.2 ~ 2.0 |
| 運行溫度 | ℃ | 780 |
| 占地面積 | ㎡ | 約 100 ～ 140（含主機及操作空間，具體依風量而定） |
| 整機裝機功率 | kW | 約 110 ～ 160（不含備用電源，隨主風機與風量匹配） |
| 系統壓力損失 | Pa | 2,000 ～ 4,000（標準型常取 3,000 Pa 左右） |
| 氣流切換方式 | — | 旋轉閥連續切換 |
| 蓄熱體 | — | 蜂窩陶瓷 |
| 控制方式 | — | PLC 全自動控制 + 觸摸屏人機界面（支持遠程監控與數據記錄） |
| 設備外殼材質 | — | Q235B 碳鋼板（δ=6mm 為主）+ 外置加強筋/護板，內襯耐高溫陶瓷纖維保溫模塊 |
適用范圍
旋轉式 RTO 廣泛適用于中高濃度、多組分有機廢氣治理，尤其適合需要連續穩定運行、場地受限的項目：
| 行業 | 典型廢氣 | 推薦配置 |
|---|---|---|
| 汽車 / 五金涂裝 | 苯系物、酯類、漆霧 | 預處理 + 旋轉式 RTO |
| 印刷包裝 | 醇類、酯類、酮類 | 沸石轉輪濃縮 + 旋轉式 RTO |
| 化工制藥 | 多組分有機溶劑 | 旋轉式 RTO |
| 電子半導體 | 異丙醇、丙酮、清洗劑 | 沸石轉輪 + 旋轉式 RTO |
| 橡膠制品 | 烷烴、芳香烴、含硫化合物 | 預處理 + 旋轉式 RTO |
| 家具制造 | 甲苯、二甲苯、酯類 | 干式過濾 + 旋轉式 RTO |
獲取方案與報價
請提供廢氣種類、處理風量、廢氣濃度與執行排放標準，萬川環保工程師會為您評估工藝適用性，免費出具旋轉式 RTO 設備選型建議、治理方案與投資報價。
咨詢熱線：0769-22627330
手機 / 微信：15876993318
